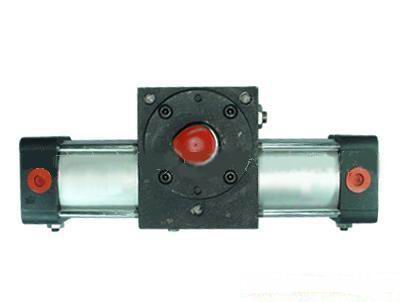

QGK-1SD125T180

价格 电议
更新时间
2019-02-12 06:20:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览
立即询报价

产品介绍

1、气缸主要技术参数

种 类

基本型

带开关型

基本型

带开关型

型 号

QGK-1

QGK-1R

QGK-2

QGK-2R

气缸内径（mm）

φ63、φ80、φ100

φ20、φ25、φ32、φ40

工作压力范围（MPa）

0.1～0.7

0.1～1.0

耐 压（MPa）

1

1.5

摆动角度（度）

90，180

调整角度（度）

±5

额定扭矩（N.m），
(0.5 MPa时 )

φ63：34.3; φ80:66.6;φ100:120.5

φ20:2; φ25:2.8; φ32:3.5; φ40:5.7

使用温度范围(℃)

- 25 ～ + 70 (但在不冻结条件下)

缓冲机构

两侧可调缓冲

单侧可调缓冲

缓冲角度(度)

20

φ20、φ25、φ32:35; φ40:32

给 油

不给油(也可给油)



    注：为了避免由于冲击能量过气缸缓冲装置吸收的能量而发生撞击现象，请单独选用缓冲器吸收冲击能量。

    2、磁性开关参数：



型号 （带软线1.5m）

SR101

SR201

SR301

SR401

SR1

使用电压范围(V)

DC5～50

AC80～220

DC5～50

使用电流范围(mA)

60°以下

6～30

25～50

0～20

2～300

3～40

70°

6～25

25～40

大触电容量

1.5W

2VA

30VA

1.5VA

动作时间

1msec以下

1msec以下



回复时间

1msec以下

1msec以下
